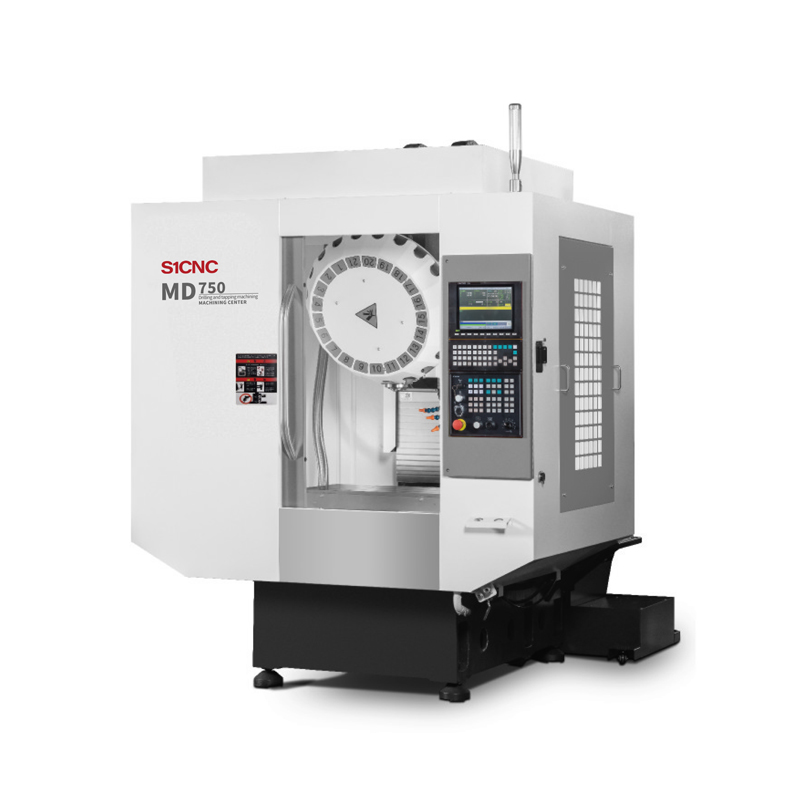

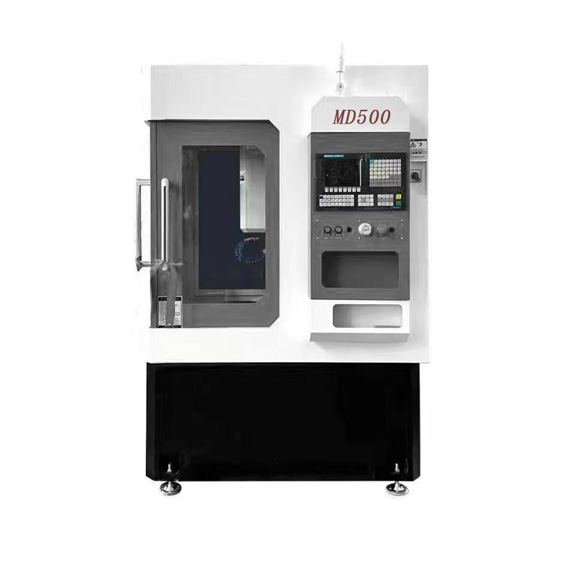

MD系列立式鉆攻中心

MD系列立式鉆攻中心采用機電一體化結構，應用三維設計軟件（Pro/E）和有限元分析軟件（Ansys）進行最優化設計，使機床結構設計更加合理，機床剛性、精度穩定性、可靠性更趨完美。主要用于加工板類、盤類件、殼體件等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成鉆、擴、鉸、攻絲及斜面的精確加工，加工實現程序化。機床進給軸由X、Y、Z三座標控制，主軸由伺服電機驅動，伺服刀庫容量21把。

在線咨詢全國熱線
86-024-25340888

機床特點：
1.機床底座、床身、立柱等主要構件均采用高強度材料鑄造而成，結構穩定并經人工時效處理，保證機床長期使用的穩定性，為機床性能的穩定性提供了保障。鑄件結構采用一體成型技術，采用大型五面體加工中心一次裝夾完成加工，能保證機床長期的穩定性和高精度。另為了防范加工后發生變形，鑄件均做退火處理，有利消除內應力。
2.主軸采用精密級斜角滾珠軸承高速高精密，轉速可達20000rpm。主軸加工利用 IRD 動態平衡校正設備，在線直接校正主軸動態平衡，使主軸在高速運轉時避免產生共振現象，確保最佳的加工精度。
主軸組采用臺灣生產的高速、高精度，高剛性主軸單元。軸承采用P4級主軸專用軸承，整套主軸在恒溫條件下組裝完成后，均通過動平衡校正及跑合測試，在線直接校正主軸動態平衡，使主軸在高速運轉時避免產生共振現象，提高了整套主軸的使用壽命、精度及可靠性。
3.機床采用符合安全標準的防護間，既防止冷卻液飛濺、又保證操作安全，而且外觀宜人。采用全封閉機床防護，能有效密封機床內部產生的油霧和清理機床加工時產生的飛屑。各導軌均有防護罩，防止切屑、冷卻液進入機床內部、使導軌和滾珠絲杠免受磨損和腐蝕。
